Nouvelle dérivation en titane pour porte-filtre FTQ47 : une solution polyvalente pour le prélèvement en rejets atmosphériques

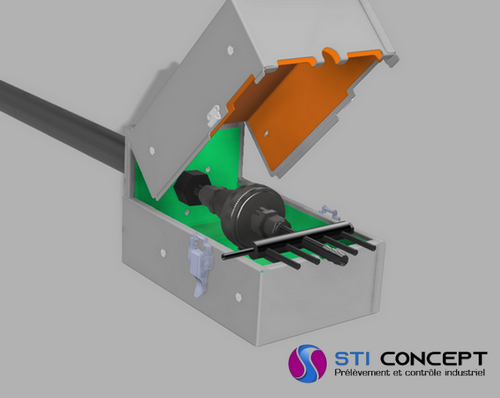

En relation avec des bureaux de contrôle, nous avons développé une nouvelle dérivation en titane, spécialement conçue pour se monter directement derrière le porte-filtre FTQ47. Cette nouvelle version innovante facilite et sécurise le prélèvement des gaz issus des rejets atmosphériques, notamment en simplifiant sa conception (sans joints ni bouchons).
Une conception pensée pour la polyvalence

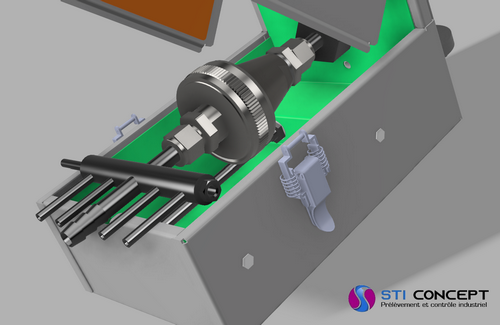

La dérivation se distingue par sa structure robuste et fonctionnelle :
5 sorties radiales :
1 sortie grand débit (10mm de section), garantissant une circulation fluide et stable.
4 sorties spécifiques au barbotage (4mm de section), permettant des prélèvements simultanés et fiables.
2 sorties complémentaires latérales :
une entrée pour la sonde de température, assurant un suivi précis de la température dans la ligne.
une sortie additionnelle, réservée pour un 6ᵉ prélèvement, en fonction des besoins spécifiques de la mission.
Cette architecture modulaire offre une grande souplesse d’utilisation tout en réduisant les manipulations et les risques de fuites.
Des finitions de haute précision
Une attention particulière a été portée à la qualité des assemblages et des soudures. Réalisées avec soin, elles garantissent l’étanchéité parfaite du dispositif et la résistance mécanique nécessaire pour des utilisations sur des fortes températures.
La sortie radiale principale a été conçue avec une extrémité cannelée. Cette forme spécifique permet de maintenir solidement les tuyaux de raccordement tout en évitant leur détérioration prématurée, même lors de manipulations répétées.
Avantages clés :
Matériau titane : léger, résistant à la corrosion et adapté aux environnements agressifs.
Polyvalence : possibilité de combiner prélèvement en poussières et en barbotage.
Robustesse : soudures renforcées et conception durable.
Sécurité et fiabilité : maintien optimal des tuyaux et prévention des fuites.
