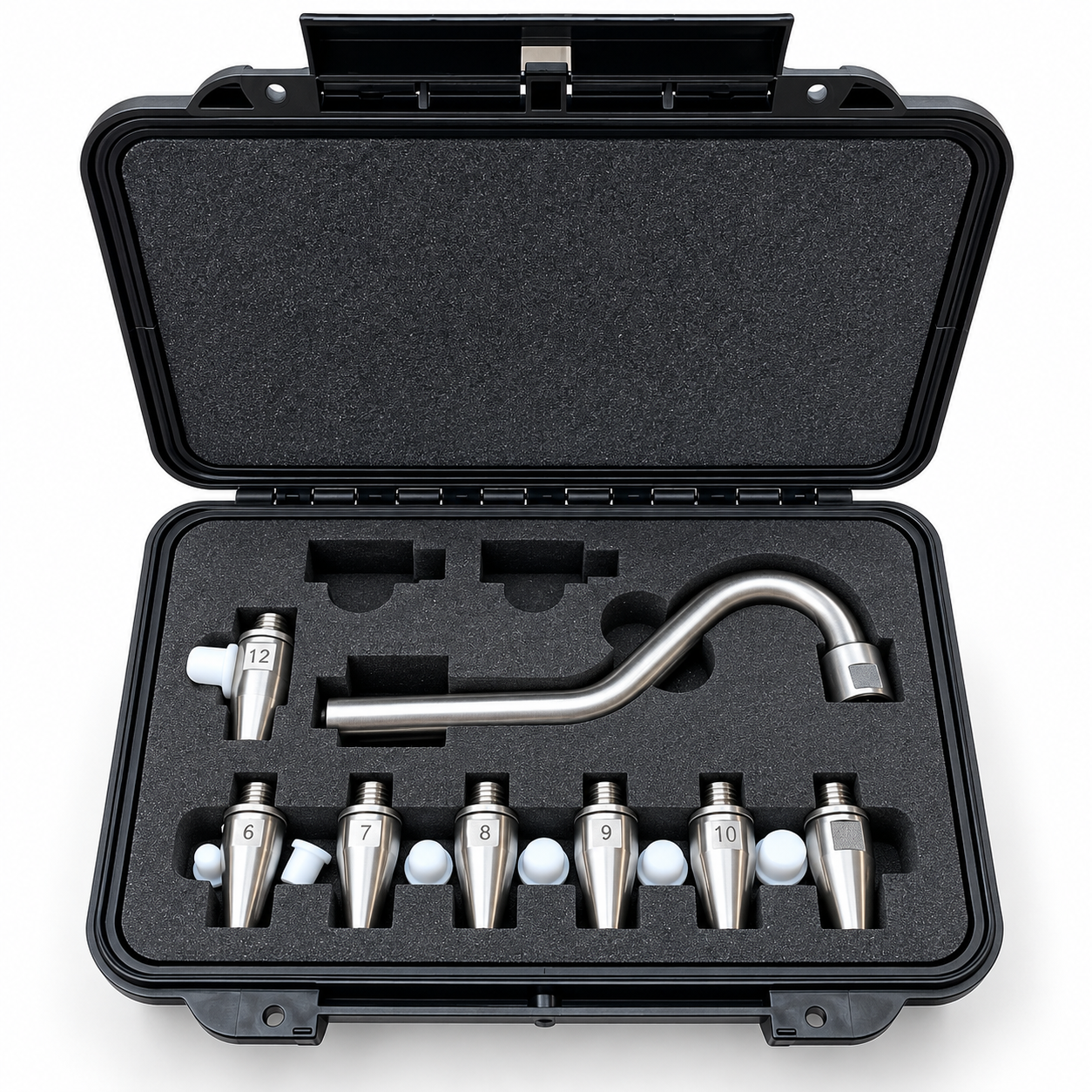

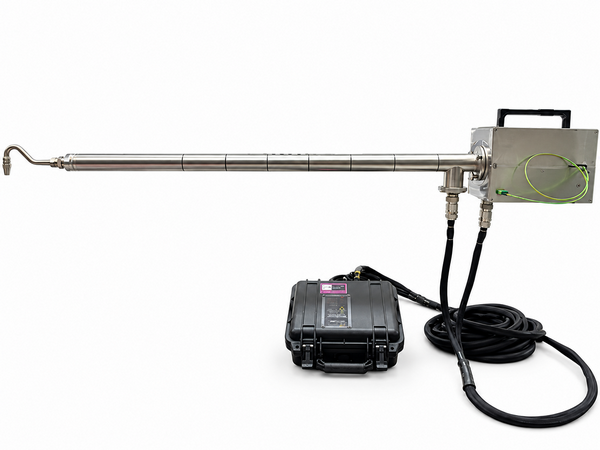

Sonde CPG (avec fourreau régulé en température) Canne chauffée de 0.5 à 2m Tube de succion en TITANE Entièrement démontable Montage/démontage sur four sans outil (vis moletées) Adaptable sur certains fours d’autres marques (nous consulter) connecteur électrique tout métal Température d’utilisation du fourreau +250°C Col de cygne TITANE avec buse TITANE (6-14mm) selon NF EN13284-1 Section de passage important (10mm)

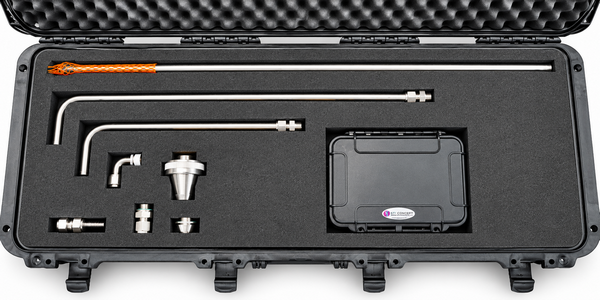

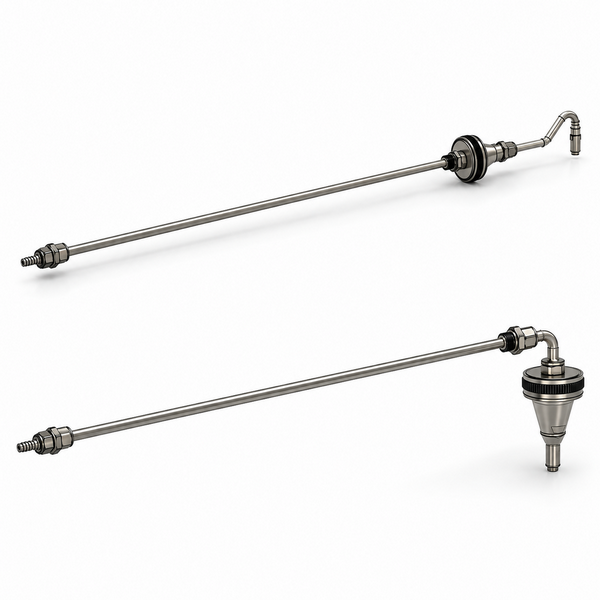

Sonde allégée SL (version allégée non régulée) Le tube d’échantillonnage directement inséré dans un conduit de cheminée avec le porte-filtre FTQ47 en montage amont position vertical SL1000V ou horizontal SL1000H. Tube d’échantillonnage titane de 1m rallonge 0.5 et 1m Connecteur titane pour connexion porte-filtre et tube de prélèvement (sortie) mallette de transport Température d’utilisation : +250°C en standard et +400°C avec changement du joint dans le porte-filtre (=> Mica)

CERTIFICATIONS

Toutes nos réalisations sont faites dans le respect des normes en vigueur (référentiel NF EN61010-1 et NF 61326-1).

UTILISATION

Prélèvement de liquides inflammables ou non, de solides, de fumées toxiques inflammables, en immersion, en atmosphère explosive.

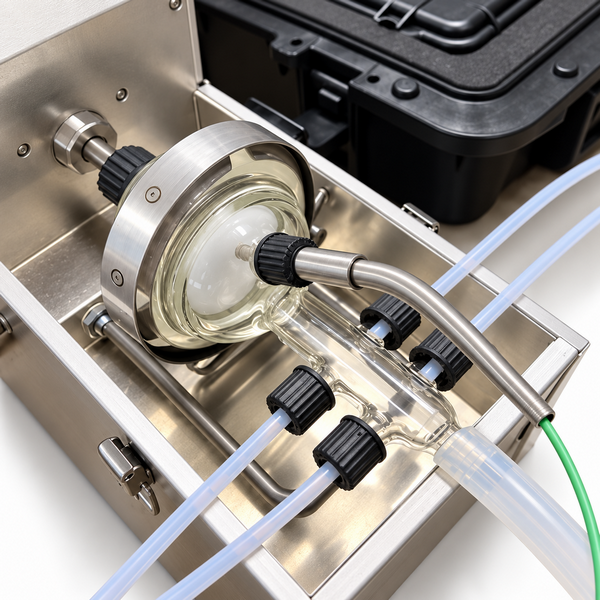

Coffret chauffant FALCOM-250 compact et léger (250x160x160mm) peut recevoir aussi bien un porte-filtre en titane (47mm) qu’en verre (47 et 90mm) ainsi que les dérivations (verre/titane) pour le prélèvement en barbotage.

• Compact et léger
• Grenouillères à tension
• Adaptable sur d’autres cannes (nous consulter)
• Puissance : 300W
• Connecteur électrique robuste (tout métal)
• Support de fixation pour dioxine (plusieurs modèles disponibles)

Matériel entrant en conformité avec les normes
EN 13284-1 Matières particulaires, EN 13211 Mercure total, EN 14385 Métaux lourds, EN 14791 SO2, EN 1911 HCl, EN1948-1 PCDD/PCDF, X 43-303 NH3, X 43-304 HF, X 43-329 HAP.

Porte-filtre FTQ47

Ce porte filtre de conception titane pour filtre papier en 47mm robuste et compact permet grâce à ses kits d’adaptation (connexions étanches en titane) un montage :

• Horizontal en amont de la canne (avec col de cygne)
• Vertical en amont de la canne (sans col de cygne)
• Horizontal en aval de la canne dans le coffret FALCOM-250 (avec ou sans dérivation)
• Température maximum d’utilisation : +250°C (400°C avec joint Mica)

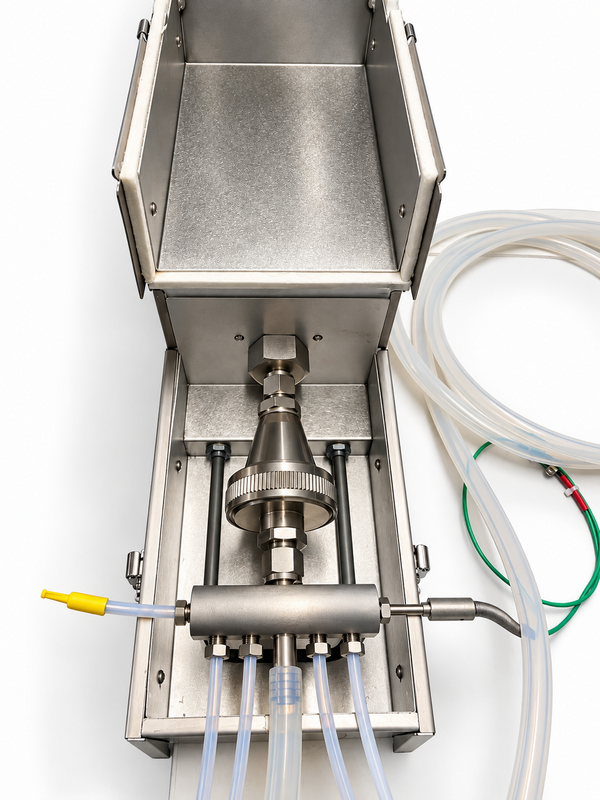

Dérivation pour le barbotage

La dérivation usinée en titane vient se visser en sortie de filtre et permet la distribution des gaz pour le prélèvement des lignes secondaires (barbotage). Elle est conçue avec une sortie cannelée de 10mm et 6 sorties de 6mm pour connexion des lignes PTFE et le thermocouple K.

• 1 sortie 10mm
• 6 sortie 6mm
• Température maximum d’utilisation : +200°C

Raccords Titane pour connexion multiples

DCFM01 : Raccord complet en Titane avec bague PTFE + bague BS (FKM)
MONTAGE 1 (dans le four) : Connexion liner titane – porte-filtre FTQ47
MONTAGE 2 (horizontal dans le conduit) : Connexion porte-filtre FTQ47 – col de cygne (sans la bague PTFE)

DCFM03 : Kit coudé 90* en titane avec écrou/bagues
MONTAGE : Connexion liner sur porte-filtre (vertical)

DCFM04 : Adaptateur titane avec bague BS:
MONTAGE : connexion porte-filtre FTQ47 sur buse (pour montage vertical)

DCFU12 : Raccord union Titane D10 avec cannelé spécial pour tube souple 10mm
MONTAGE 1: Connexion porte-filtre FTQ47 sur tuyaux souple 10mm
MONTAGE 2: Connexion liner titane sur tuyaux souple 10mm

3 montages possibles avec le même matériel selon la taille de la canne de prélèvement utilisée.

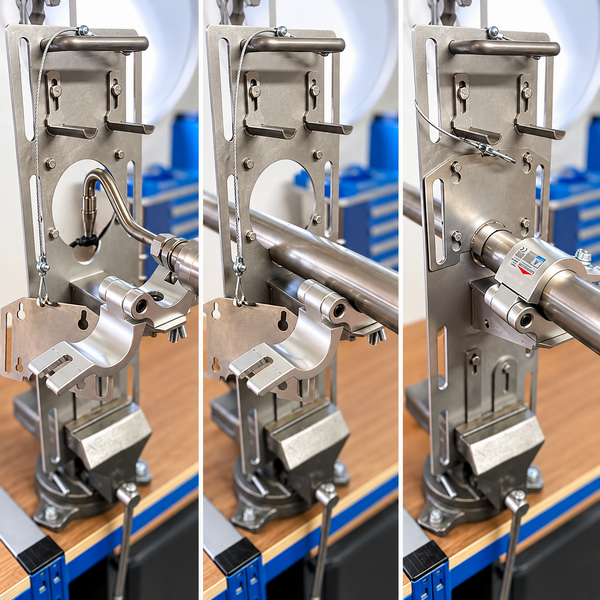

TRAPPE DE VISITE NORMALISÉE (EN 13284-1)
Nouvelle trappe de visite avec adaptabilité en fonction de la canne utilisée.

Elle est dotée de plusieurs orifices pour les sondes gaz (x2) ainsi qu’un orifice pour le Pitot L et un pour le Pitot S.
Son système flexible de trappe guillotine vous permet de monter des cannes allant de 20mm à 90mm et sa pince de maintien, coulissante, peut être doublée en cas de forte charge.

L’installation, le réglage et les opérations d’entretien décrites doivent être effectuées par un personnel qualifié.
